Úvod Pytlovačky do ventilových pytlů

Pytlovačky do ventilových pytlů



Zařízení TECHNIPES (www.technipes.com) pro balení do ventilových pytlů pokrývá celou škálu potřeb průmyslových závodů od jednoduchých zařízení pro ruční balení až po plně automatické linky pro rychlost balení přes 1000 pytlů za hodinu.

Balené produkty:  suché omítkové a maltové směsi, cement, vápno, mleté keramické suroviny, chemické produkty, mouka, krmiva, a jiné sypké potravinářské a stavební směsi; hnojiva, dřevěné peletky.


I.    PYTLOVACÍ STROJE


pytlovaci_stroje_thPro pytlování s ručním nebo automatickým nasazováním pytlů s navažováním dávku pomocí samostatné NET váhy, která je umístěna nad pytlovačkou.
Pytel je nasazen na plnící hubici kde je uchycen pomocí dvou pneumatických válců po celou dobu plnění pytle. Během plnění je pytel natřásán pomocí vibrujícího sedla natřásajícího dno pytle. Po naplnění je pytel shozen pomocí sklopného zařízení a odveden pásem buď k ručnímu nebo automatickému skládání na palety.
Každé zařízení má systém odsávacích míst, který je napojen na centrální odsávání závodu.
Pytlovačky se liší svojí konstrukcí a zejména způsobem „vhánění“ produktu do pytle.
Pro různé typy materiálu a jejich sypné vlastnosti byly zkonstruovány různé systémy plnění.

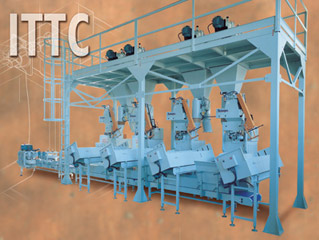

ITTC – systém plnění turbínou a šnekem


ITTC_thITTC plnička ventilových pytlů pracuje s pomocí speciální vodorovné turbíny a plnícího šneku. Je to speciálně zkonstruovaný systém pro jemné produkty jako mouka, kvasnice nebo lepek. Produkt je naplněn do turbínky z dávkovací váhy která přemístí produkt do plnícího šneku, který vede produkt plnící hubicí do pytle.
Jedna plnící jednotka má maximální kapacitu 350 až 420 pytlů/h podle vlastností pytlovaného produktu a plněného pytle. Pokud je požadována vyšší kapacita, umísťují se jednotlivá zařízení paralelně vedle sebe až do 4 strojů v řadě, čímž lze dosáhnout maximální výrobní kapacitu až 1200-1400 pytlů/h.






Pytlovačky mohou být opatřeny příslušenstvím :


•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na pás

S tímto vybavením je možné linku zcela automatizovat.

ITTC-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky ITTC
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 130 360 ÷ 420
25 130 320 ÷ 360
25 150 360 ÷ 400
50 130 300 ÷ 350
50 150 320 ÷ 360







1 - vačkový střásací systémem
2 - centrální připojení k odsávání prachu
3 - pneumatické držáky pytle
4 - turbína s rychlým systémem demontáže
5 - sedlo pro podporu dna pytle s výškovým nastavením





ITC – systém plnění šnekem


ITC_thITC plnička ventilových pytlů pracuje s pomocí plnícího šneku. Je to speciálně zkonstruovaný systém pro jemné produkty jako mouka, kvasnice nebo lepek. Produkt je naplněn do turbínky z dávkovací váhy která přemístí produkt do plnícího šneku, který vede produkt plnící hubicí do pytle.
Jedna plnící jednotka má maximální kapacitu 350 až 420 pytlů/h podle vlastností pytlovaného produktu a plněného pytle. Pokud je požadována vyšší kapacita, umísťují se jednotlivá zařízení paralelně vedle sebe až do 4 strojů v řadě, čímž lze dosáhnout maximální výrobní kapacitu až 1200-1400 pytlů/h.








Pytlovačky mohou být opatřeny příslušenstvím :


•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na pás

S tímto vybavením je možné linku zcela automatizovat.

ITC-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky ITC
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 110
10 130 240 ÷ 300
25 110
25 130 240 ÷ 260
25 150 240 ÷ 280
50 130 220 ÷ 240
50 150 240 ÷ 260

1 - čechrač pro zajištění sypnosti
2 - vačkový střásací systémem
3 - centrální připojení k odsávání prachu
4 - pneumatické držáky pytle
5 - plnící šnek s rychlým systémem demontáže
6 - sedlo pro podporu dna pytle s výškovým nastavením


II.    VÁŽÍCÍ A PYTLOVACÍ STROJE


Ventilove-pytle-sestava_thPro pytlování s ručním nebo automatickým nasazováním pytlů s navažováním dávku pomocí vlastního navažovacího systému, kdy je celá plnící skupina zavěšena na tenzometrech a elektronicky načítána nastavená dávka pytlovaného produktu.
Pytel je nasazen na plnící hubici kde je uchycen pomocí dvou pneumatických válců po celou dobu plnění pytle. Po naplnění je pytel shozen pomocí sklopného zařízení a odveden pásem buď k ručnímu nebo automatickému skládání na palety.
Pytlovačky se liší svojí konstrukcí zejména způsobem plnění pytle (transportu produktu) který se volí podle vlastností plněného produktu. Podle baleného produktu jsou

Při použití jedné jednotky, nebo sestavením jednotlivých „hubic“ vedle sebe lze nabídnout jednoduché poloautomatické řešení s malou výrobní kapacitou, nebo rychlé automatické balení pro rychlosti plnění více než 1500 pytlů za hodinu podle plnícího systému.

MT/L – vážící a šněkový plnící systém


MTL_rhModel MT/L je plnička ventilových pytlů se vybavena plnícím šnekem. Tento univerzální systém je ideální pro jemné produkty nebo produkty s podílem prachu. Dokonce je vhodný i pro granulované produkty nebo peletky. Jde o integrovaný dávkovací systém, kdy jeden z šesti možných plnících systémů dopravuje produkt k vlastnímu plnícímu šneku. Způsob přísunu produktu (dvojitý šnek, jednoduchý šnek, pás, vibrační pás, horizontální turbína nebo gravitační),  je volen podle toho jaký produkt bude pytlován.

Dávkování (vážení) má vždy dvě fáze – hrubé naplnění a jemné dovážení aby byla dosažena co největší přesnost.
Jedna plnící jednotka má maximální kapacitu 150 až 200 pytlů/h podle vlastností pytlovaného produktu a plněného pytle. Pokud je požadována vyšší kapacita, umísťují se jednotlivá zařízení paralelně vedle sebe.

davkovani_th






Pytlovačky mohou být opatřeny příslušenstvím :


•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na odváděcí pás
•    mobilní verze zařízení na kolečkách

MT_L-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky MT/L
Hmotnost dávky Ventil Plnící rychlost [pytlů/h] Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt granulovaný produkt
10 130 150 ÷ 180 150 ÷ 200
25 130 120 ÷ 180 150 ÷ 180
25 150 150 ÷ 180 150 ÷ 200
50 130 120 ÷ 150 120 ÷ 150
50 150 120 ÷ 180 120 ÷ 180









1 - rychle demontovatelný šnekový plnící systém propojený s odsáváním prachu
2 - pneumatické držáky pytle
3 - sedlo s ručním nastavením výšky
4 - vačkový střásací systémem
5 - mechanický míchací mechanizmus v plnící komoře (pro zajištění sypnosti materiálu)


Tecno 350 - vážící a plnící systém s lopatkovou turbínou


Tecno-350_thModel Tecno 350 je plnička ventilových pytlů pomocí vertikální lopatkové turbíny. Motorem poháněná plnící lopatková turbína která žene produkt padající z plnící násypky do plnící hubicí do pytle. Vysoce odolná pryžová hadice propojuje turbínu s plnící hubicí. Po navážení dávky je turbína zastavena a pryžová hadice uzavřena čelistmi s pneumatickým válcem čímž je zastaven tok materiálu do plnící hubice. Plnící hubice a celé upevnění pytle propojeno s vážícím systémem.
Každá jednotka Tecno 350 disponuje výrobní kapacitou 300 až 400 pytlů za hodinu. Pokud je požadována vyšší kapacita, umísťují se jednotlivá zařízení paralelně až čtyři vedle sebe čímž lze dosáhnou rychlosti do 1400 pytlů za hodinu.
Motorem poháněná turbína má 4 lopatky a je umístěna v těsnící litinové komoře, která nedovolí únik prachového materiálu z plnícího systému. Tecno 350 je konstruován pro velmi jemné produkty jako je cement, vápno, suché maltové směsi nebo sádra.
Tecno 350 je vybaveno buď elektropneumatickým nebo elektronickým vážícím systémem.


Zařízení Tecno 350 může být vybaveno:


•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na odváděcí pás

Tecno-350-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky Tecno 350
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 90 ÷ 110 350 ÷ 400
25 90 ÷ 110 300 ÷ 400
50 90 ÷ 110 300 ÷ 350
50 130 350 ÷ 400










1 - pneumatické držáky pytle
2 - sedlo s ručním nastavením výšky
3 - nastavitelná tryska tlakového vzduchu pro doladění proudění produktu
4 - demontovatelná lopatková turbína v rychle demontovatelné komoře

Tecno 100 - vážící a plnící systém s lopatkovou turbínou


Tecno-100_thModel Tecno 100 je plnička ventilových pytlů pro jednoduché pytlování s použitím samostatného stoje pro různá plnící místa.
Díky jednoduché a lehké konstrukci s rámem na kolečkách je snadno a rychle mobilní pro přesun z jednoho místa na druhé. Plnící šnekový systém umožňuje plnit celou škálu produktů od prachových až po granulované. Podle charakteristiky pytlovaného materiálu je výrobní kapacita 200 až 250 pytlů za hodinu disponuje výrobní kapacitou 300 až 400 pytlů za hodinu. Je možné umístit až 4 jednotky vedle sebe s maximální kapacitou až 1000 pytlů za hodinu.
Jakmile je docílená požadovaná hmotnost dávky, zastaví se plnící šnek, čímž je zastaven přísun materiálu do pytle.
Tecno 100 je vybaven elektronickým vážícím systémem, který dostává signál z vážícího tenzometru. Stroj je nastavován a ovládám pomocí membránové klávesnice s digitálního displeje, který může ukazovat hmotnost pytle a všechny zadávané parametry vážení.


Zařízení Tecno 100 může být vybaveno:

•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na odváděcí pás
•    mobilní verze zařízení na kolečkách


Tecno-100-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky Tecno 100
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 110 220 ÷ 250
25 110 ÷ 130 200 ÷ 250
50 130 200 ÷ 220













1 - pneumatické držáky pytle
2 - sedlo s ručním nastavením výšky
3 - nastavitelná tryska tlakového vzduchu pro doladění proudění produktu

Tecno FF - vážící a plnící systém s přetlakovým plněním


Tecno-FF_thModel Tecno FF  je plnička ventilových pytlů s přetlakovým systémem dopravy produktu do pytle. Je vhodný pro hůř sypné produkty a také pro produkty prachové nebo graulované
Jednotka má válcovou přetlakovou násypku, která je plněna pytlovaným materiálem. Přetlak je vytvářen filtrovaným přívodem vzduchu z dmychadla. Dno přetlakové násypky je kuželovitě vylisované pro hladký přechod vzduchem unášeného produktu do plnící hubice.
Vysoce odolná pryžová hadice propojuje turbínu s plnící hubicí. Pneumatické čelisti regulují průchod hadicí pro dva plnící režimy (hrubé naplnění a jemné dovážení). Plnící hubice a celé upevnění pytle propojeno s vážícím systémem.
Po navážení dávky je pryžová hadice uzavřena čelistmi s pneumatickým válcem čímž je zastaven tok materiálu do plnící hubice.
Každá jednotka Tecno FF dosahuje výrobní kapacity 350 až 450 pytlů za hodinu. Umístěním čtyř jednotek vedle sebe lze dosáhnou rychlosti až 1600 pytlů za hodinu.
Tecno FF je vybaveno výhradně elektronickým vážícím systémem.


Zařízení Tecno FF může být vybaveno:


•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na odváděcí pás

Tecno-FF-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky Tecno FF
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 90 ÷ 110 350 ÷ 450
25 90 ÷ 110 350 ÷ 450
50 90 ÷ 110 300 ÷ 400
50 130 350 ÷ 420










1 - pneumatické držáky pytle
2 - sedlo s ručním nastavením výšky

3 - válcová přetlaková násypka s inspekčním oknem a přístupovým otvorem

4 - regulace toku produktu
5 - tlakové klapky s možností rychlé výměny

6 – škrtící klapka pro regulaci přívodu materiálu

GT/VL - vážící a plnící gravitační systém


GT_VL_thModel GT/VL je plnička ventilových pytlů pomocí gravitačního samospádu pytlovaného produktu. Tento systém je vhodný pro granulované produkty s výbornými sypnými vlastnostmi ale pouze jen pro malou kapacity balení do 150 pytlů za hodinu.
Přítok produktu je regulován pneumatickou klapkou.
Gravitační systém GT/VT je vybaven buď elektropneumatickým nebo elektronickým vážícím systémem.
Motorem poháněná plnící lopatková turbína která žene produkt padající z plnící násypky do plnící hubicí do pytle. Vysoce odolná pryžová hadice propojuje turbínu s plnící hubicí. Po navážení dávky je turbína zastavena a pryžová hadice uzavřena čelistmi s pneumatickým válcem čímž je zastaven tok materiálu do plnící hubice. Plnící hubice a celé upevnění pytle propojeno s vážícím systémem.
Každá jednotka Tecno 350 disponuje výrobní kapacitou 300 až 400 pytlů za hodinu. Pokud je požadována vyšší kapacita, umísťují se jednotlivá zařízení paralelně až čtyři vedle sebe čímž lze dosáhnou rychlosti do 1400 pytlů za hodinu.
Motorem poháněná turbína má 4 lopatky a je umístěna v těsnící litinové komoře, která nedovolí únik prachového materiálu z plnícího systému. Tecno 350 je konstruován pro velmi jemné produkty jako je cement, vápno, suché maltové směsi nebo sádra.


Zařízení GT/VL může být vybaveno:

•    automatický nasazovač prázdných pytlů TRANSFER
•    automatické nastavení výšky sedla
•    automatické shození pytle na odváděcí pás
•    mechanické střásání poklepem dna pytle
•    mobilní verze zařízení na kolečkách
•    nafouknutý pytle před vlastním plněním


GT_VL-schema_th Porovnávací tabulka výkonu jednohubicové pytlovačky GV/VL
Hmotnost dávky Ventil Plnící rychlost [pytlů/h]
kg Ø mm jemný prachový produkt
10 110 ÷ 130 120 ÷ 150
25 110 ÷ 130 120 ÷ 150
50 150 120 ÷ 150
50 150 120










1 - pneumatické držáky pytle
2 - sedlo s ručním nastavením výšky


III.    AUTOMATICKÝ NASAZOVAČ VENTILOVÝCH PYTLŮ


Transfer_thAutomatický nasazovač ventilových pytlů na plnící hubici model TRANSFER vhodný pro papírové nebo plastové ventilové pytle velikostí pro hmotnost náplně 5 až 50 kg. Velikost ventilu může být v rozsahu 90 až 180 mm.
Zařízení TRANSFER je jednoduché konstrukce, spolehlivé a bez nutnosti údržby. Svojí konstrukcí je vhodný i do prašných chemických nebo cementárenských provozů.
Obsluha pouze pokládá vrstvy prázdných složených pytlů na podávací stůl zásobníku, o vyzvednutí prázdného pytle, rozevření ventilu a nasazení na plnící hubici se již automaticky postará zařízení TRANSFER.

Zařízení může být doplněno dodatečně ke stávajícímu pytlovacímu zařízení, kde je dostatečný prostor před plnící hubicí pro jeho umístění a tím zcela zautomatizována existující balící linka.




IV.    UZAVÍRÁNÍ VENTILOVÝCH PYTLŮ


zavirani_ventilu_thPytlovací linka může být doplněna zařízením pro uzavření plnícího ventilu, které zamezuje úniku produktu z pytle.
