Úvod Paletizéry a ovinovačky

Paletizéry a ovinovačky



Paletizační zařízení výrobce IMP.A.C. (www.impac.eu) pro automatické skládání na paletu a zafixování palety průtažnou fólií.

IMP.A.C. paletizační linky mohou paletizovat široký sortiment produktů, a to pytle velikosti 1kg až 50 kg, skupinová balení plechovek krabiček nebo sáčků, sudy, kartony atd
Paletizátory mohou být zcela automatické s automatickým zavedením prázdné palety, s odjetím plné palety na odkládací/skladovací dráhu, ale také jednodušší verze s ručním položením prázdné palety a s odvezením palety z paletizačního místa pomocí vysokozdvižného vozíku. Stupeň automatického vybavení se volí podle typu paletizovaného zboží a podle výrobní kapacity linky.

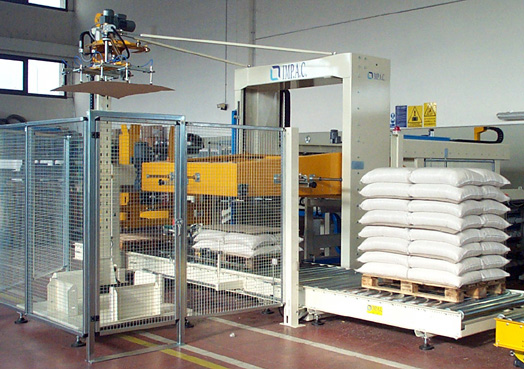

Paletizér bývá vybaven automatickou pokládkou kartonu nebo fólie do mezivrstvy nebo na prázdnou paletu.

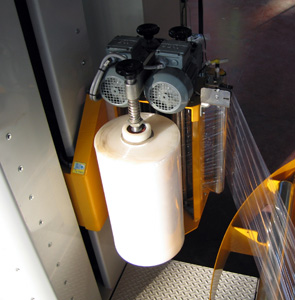

Zařízení pro ovinutí palety průtažnou fólií může být zcela automatické navazující pomocí válečkové dráhy na paletizační linku, nebo samostatně stojící stroj kam obsluha zaváží ručně paletu k ovinutí.

Aplikace:  pytle, skupinové balení, sudy, malé sáčky, kartony, stavební díly, nábytkářská výroba

I.    PALETIZÉRY SE SPODNÍM VSTUPEM (vzestupné)


Paletizéry se spodním vstupem se používají pro výrobní linky s malou, střední i vysokou výrobní kapacitou. Pytle vstupují do spodní části paletizéru, srovnají se, otočí do správné polohy a skládají po vrstvách na desku. Deska s naskládanou vrstvou se svisle zvedne a vodorovně přemístí do polohy nad paletu a naskládaná vrstva se na paletu položí. Postranicemi je vrstva zformována do správného tvaru. Paleta je na svém pevném místě na válečkách, které jí po naskládání daného počtuvrstev odvedou do dalšího zařízení pro zafixování na paletě (ovinování nebo stretch-hooder).
Zařízení pracuje automaticky a je řízeno pomocí PLC, které může být naprogramováno ke skládání pytlů různých rozměrů, různého počtu vrstev a různé skladby vrstvy.

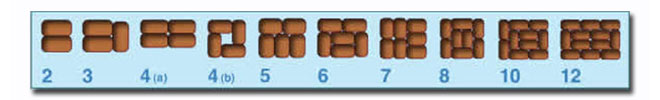

skladani_pytlu_vzestupne

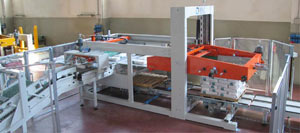

IMP.A.C. 12 A


Automatický paletizér IMP.A.C. 12 A s přísunem pytlů spodem má rychlost do 900 pytlů za hodinu.
Plně automatická linka s přísunem prázdných palet, pokládkou mezivrstev a odvezením plné palety.

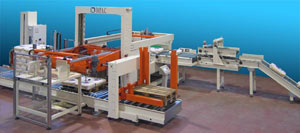

Paletizer_12-1A_1_th Paletizer_12-1A_2_th


 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min.     400 x 300 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1550 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  3 vrstvy za minutu s limitem 900 pytlů za hodinu
 Instalovaný příkon  13 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  9.500 kg

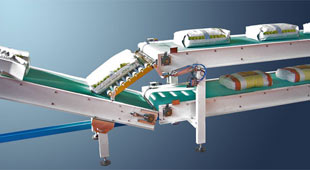

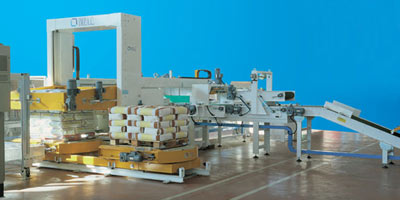

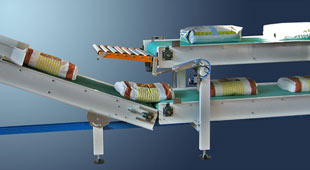

IMP.A.C. 13 AM-Y

Automatický vícevrstvý paletizér se spodním vjezdem se dvěma nebo více paletami. Paletizér IMP.A.C. 13 AM-Y může skládat až 4 různé produkty současně s kombinovaným výkonem 800 pytlů za hodinu.
Paletizér je zavážen zastavovacími dopravníky pro každý výrobek které akumulují množství pytlů pro poskládání celé palety. Jakmile dopravník nashromáždí potřebný počet pytlů, jsou zavedeny do paletizéru k poskládání celé palety. Paletizér se automaticky nastavuje podle velikosti pytle, který je do něj přiváděn.

Paletizer_13AMY_1_th Paletizer_13AMY_2_th
Paletizer_13AMY_3_th Paletizer_13AMY_4_th


 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min.     400 x 300 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1550 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  3 vrstvy za minutu s limitem 800 pytlů za hodinu
 Instalovaný příkon  18 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  13.000 kg

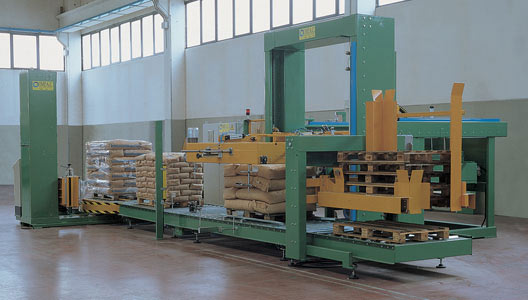

IMP.A.C. 12 AL

Automatický paletizér se spodním vjezdem s pevnou paletou pro střední výrobní kapacitu do 600 pytlů za hodinu.
Automatický paletizér IMP.A.C. 12 AL je zcela automatické zařízení s přísunem pytlů spodem.

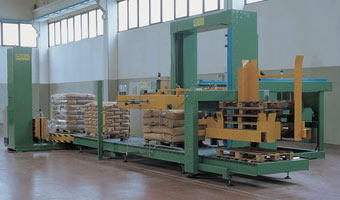

Paletizer_12-1AL_th Paletizer_12-1AL_2_th

 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min.     400 x 300 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1550 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  2,5 vrstvy za minutu s limitem 600 pytlů za hodinu
 Instalovaný příkon  11,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  8.500 kg

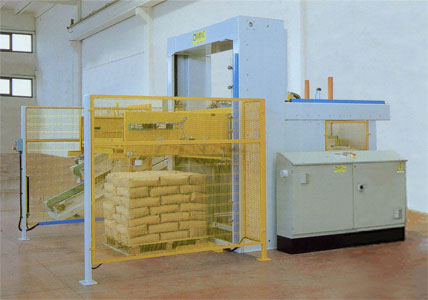

IMP.A.C. 12 APT

Automatický paletizér se spodním vjezdem s paletou na zemi pro střední výrobní kapacitu do 500 pytlů za hodinu.
Automatický paletizér IMP.A.C. 12 APT je zcela automatické zařízení s přísunem pytlů spodem má rychlost do 600 pytlů za hodinu.
Paleta na kterou se skládá automaticky zboží je ručně umístěna na skládací místo na podlahu. Po naskládání je opět ručně (paletizačním vozíkem) odvezena.
Paletizér této verze může být v budoucnu dovybaven válečky a zásobníkem prázdných palet pro úplné zautomatizování procesu paletizace.

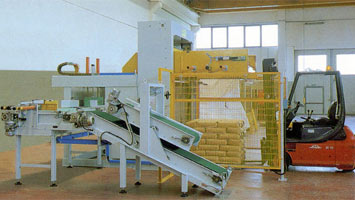

Paletizer_12APT_th Paletizer_12APT_2_th

 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min.     400 x 300 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1550 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  2 vrstvy za minutu s limitem 500 pytlů za hodinu
 Instalovaný příkon  7,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  5.500 kg


II.    PALETIZÉRY S HORNÍM VSTUPEM (sestupné)

Paletizéry s horním vstupem se používají pro výrobní linky s vysokou výrobní kapacitou. Paleta je umístěna na zvedacím zařízení a sestupně s každou novou vrstvou klesá na odváděcí válečky. Pytle vstupují do horní části paletizéru, srovnají se, otočí do správné polohy a skládají po vrstvách na desku. Každá vrstva je zboku formována postraními lištami. Z desky je každá vrstva pokládána na paletu, která postupně sestupuje až na válečkový dopravník, po kterém, po naskládání daného počtu vrstev, odjíždí do dalšího zařízení pro zafixování na paletě (ovinování nebo stretch-hooder).
Zařízení pracuje automaticky a je řízeno pomocí PLC, které může být naprogramováno ke skládání pytlů různých rozměrů, různého počtu vrstev a různé skladby vrstvy.

skladani_pytlu_sestupne

IMPAC 11 AVS-2000

Kapacita zařízení může být při správné skladbě až 2.400 pytlů za hodinu. Je konstruován pro použití linky hlavně v cementářském průmyslu pro skládání ventilových pytlů s cementem, vápnem, suchou maltou, hnojivem apod.

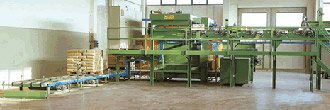

Paletizer_11AVS2000_G1_th Paletizer_11AVS2000_G2_th

 Velikost pytlů  Max. 800 x 450 x h 250 mm

 Min. 300 x 150 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  7 vrstev za minutu s limitem 1800/2000 pytlů za hodinu
 Instalovaný příkon  18 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  13.000 kg

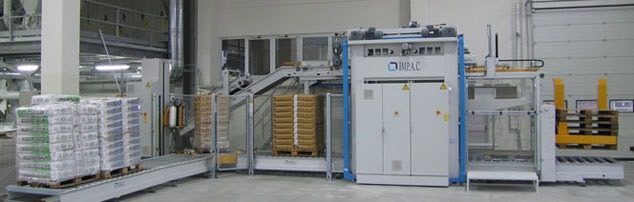

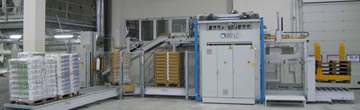

IMP.A.C. 11 AV

Model AV/11 je pro paletizaci pytlů 2 až 50 kg s maximální rychlostí 1500 až 1700 pytlů za hodinu.

Paletizer_11AV_th Paletizer_11AV_2_th

 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min. 300 x 150 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  6 vrstev za minutu s limitem 1500/1700 pytlů za hodinu
 Instalovaný příkon  13,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  12.000 kg


IMP.A.C. 11 A

Model IMP.A.C. 11A může skládat pytle 2 až 50 kg s maximální rychlostí 900 pytlů za hodinu.

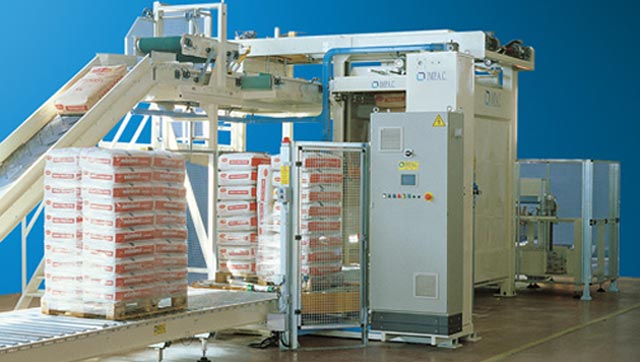

 Paletizer_11A
 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min. 300 x 150 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  4 vrstvy za minutu s limitem 900 pytlů za hodinu
 Instalovaný příkon  11,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  9.500 kg

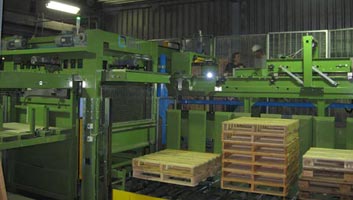

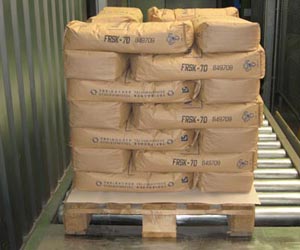

IMP.A.C. 13 AMP

Samo nastavovací více paletový paletizér se 2 nebo více řadícími se dopravníky.
Více paletový model IMP.A.C. AMP může paletizovat pytle z 5 různých pytlovacích linek při kapacitě 900 pytlů za hodinu. Paletizér je zavážen zastavovacími dopravníky pro každý výrobek které akumulují množství pytlů pro poskládání celé palety. Jakmile dopravník nashromáždí potřebný počet pytlů, jsou zavedeny do paletizéru k poskládání celé palety. Paletizér se automaticky nastavuje podle velikosti pytle, který je do něj přiváděn.

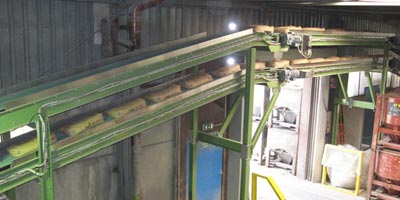

Paletizer_13AMP_th Paletizer_13AMP_1_th
Paletizer_13AMP_2_th Paletizer_13AMP_3_th

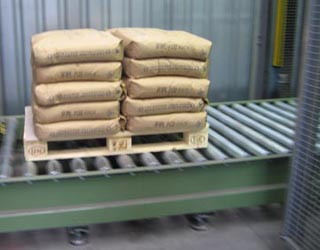

Paletizer_13AMP_4_th Paletizer_13AMP_5_th

 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min. 300 x 150 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 1000 x 800 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  900 pytlů za hodinu (s limitem 4 vrstvy za minutu)
 Instalovaný příkon  13,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  10.500 kg


IMP.A.C. 11/12 APT

Paletizér s posuvnou deskou a s paletou položenou na podlaze byl sestrojen pro malou a střední výrobní kapacitu (max. 500 p/h) pro pytle nebo skupinové balení. Pro svou kompaktnost má zařízení výhodu malé zabrané plochy výrobní haly. Paleta na kterou se skládá automaticky zboží je ručně umístěna na skládací místo na podlahu. Po naskládání je opět ručně (paletizačním vozíkem) odvezena.
Paletizér této verze může být v budoucnu dovybaven válečky a zásobníkem prázdných palet pro úplné zautomatizování procesu paletizace.

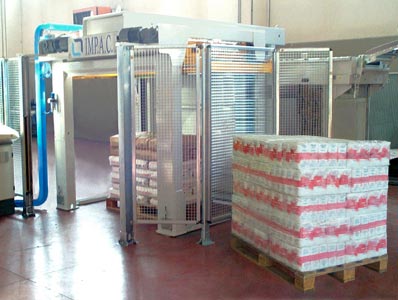

Paletizer_1112APT_th Paletizer_1112APT_2_th Paletizer_1112APT_3_th

 Velikost pytlů  Max. 1100 x 550 x h 250 mm

 Min. 400 x 300 x h 80 mm
 Velikost palet  Max. 800 x 500 x h 250 mm

 Min. 300 x 200 x h 80 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1550 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  500 pytlů za hodinu
 Instalovaný příkon  7,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  3.500 kg

RoboFlexIMPAC




III.    PALETIZAČNÍ ROBOTY

Robotické paletizéry ukládají zboží na paletu pomocí robotické kloubové ruky.
Robot je vybaven speciální úchopnou hlavou která se liší svojí konstrukcí podle toho s jakým produktem manipuluje.
Paletizační roboty jsou nejflexibilnějším zařízením, které je možné naprogramovat na jakoukoliv stabilní skladbu palety.

skladani_pytlu_vzestupne


IMP.A.C. RoboFlex A-1801

Paletizační robot pytlů pro výkon až 1200 pytlů za hodinu
Paletizacni_robot_RoboFlex_schema_th Paletizacni_robot_RoboFlex_pro_pytle_th Paletizacni_robot_RoboFlex_pro_pytle2_th

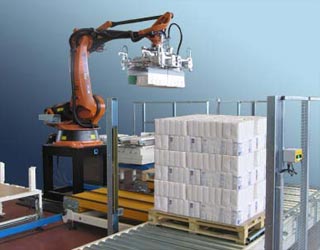

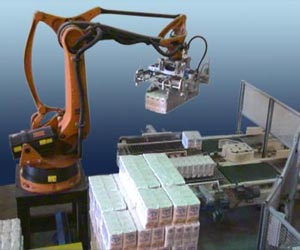

IMP.A.C. RoboFlex A-1802

Kloubový robotický paletizér skupinového balení a pro paletizaci jednotlivých 1kg sáčků na paletu pro výrobní rychlost až 1000 pytlů za hodinu

Paletizacni_robot_RoboFlex_mouka_th Paletizacni_robot_RoboFlex_mouka2_th


IV.    RÁMOVÉ A SLOUPOVÉ ROBOTICKÉ PALETIZÉRY

Rámové 4-osové (cartesian robot) paletizéry jsou kompaktní zařízení pro skládání zboží na paletu pomocí robotické ruky. Manipulační hlava a její systémy (mechanický, přísavný) je konstruována podle tvaru a hmotnosti paletizovaného výrobku. Hlavy jsou konstruovány pro manipulaci se všemi druhy pytlů, balíků nebo kartonů.

Manipulační ruka se pohybuje ve skříňovém rámu vodorovně v obou osách X a Y. Ruka je instalována na výsuvném rameni, které hlavu svisle zdvihá nebo spouští v ose Z. Uchopovací hlava je na rameni otočná aby se pokládaný pytel správně vodorovně zorientoval.

Rámové roboty mohou být vybaveny zásobníkem a automatickým přísunem prázdných palet a automatickým výjezdem hotových palet po válečkové dráze. Zařízení lze vybavit automatickým prokládáním vrstev.
Řízení pohybů probíhá pomocí enkoderů a motory jsou poháněny frekvenčními měniči. Centrální řídící jednotka s PLC umožňuje nastavovat různé rozměry pytlů, různé způsoby skladby a různé počty vrstev.

skladani_pytlu_vzestupne

IMP.A.C. RoboTex 126 A

Kompaktní paletizační zařízení s robotickou rukou pro ventilové nebo otevřené pytle vybavené automatickým přísunem prázdných palet a odvozem hotových palet válečkovou dráhou. Pytle je před vyzvednutím formován „žehlícími“ pásy.

Skrinovy_paletizer_Robotex126A_th Skrinovy_paletizer_Robotex126A_2_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  300-500 pytlů za hodinu
 Instalovaný příkon  5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  5.000 kg


IMP.A.C. RoboTex 125 APT

Skříňový paletizér s robotickou rukou na vertikálním rameni pro ventilové nebo otevřené pytle s manuálním položením palety na podlahu a jejím odvezením po naskládání. Zařízení je pro výrobní linky se malým výkonem do 300 pytlů za hodinu. Výhodou je malá prostorová náročnost.

Roboticky_paletizer_R125APT_1_G_th Roboticky_paletizer_R125APT_2_G_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  300 pytlů za hodinu
 Instalovaný příkon  3,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  3.500 kg

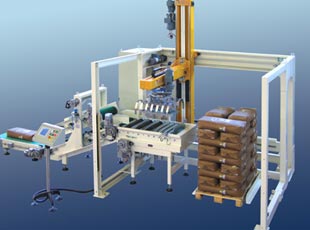

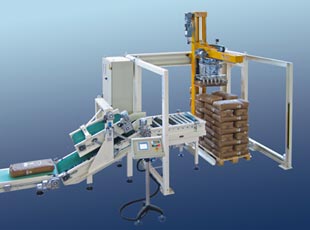

IMP.A.C. RoboTex 126 APT

Skříňový paletizér s robotickou rukou na horizontálním rameni pro ventilové nebo otevřené pytle s manuálním položením palety na podlahu a jejím odvezením po naskládání. Zařízení je pro výrobní linky se malým výkonem do 300 pytlů za hodinu. Výhodou je malá prostorová náročnost.

Roboticky_paletizer_R126APT_1_G_th Roboticky_paletizer_R126APT_2_G_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  300 pytlů za hodinu
 Instalovaný příkon  3,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  3.500 kg


IMP.A.C. RoboTex 12 A

Automatický robotický paletizér s rotačním ramenem (jeřábový paletizér) pro linky s malou výrobní kapacitou do 300 pytlů za hodinu. Hotová paleta automaticky odjíždí z paletizačního místa a prázdná paleta je automaticky zavedena.

Paletizer_s_rotacnim_ramenem_R12_1A_G1_th
 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 80 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  300 pytlů za hodinu
 Instalovaný příkon  8,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  5.500 kg

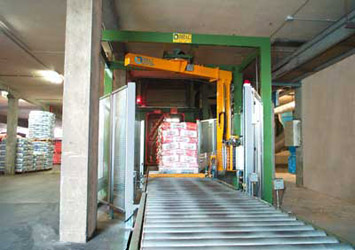

V.    PALETIZÉRY S INTEGROVANOU OVINOVAČKOU


Kompaktní plně automatická zařízení, která kombinují paletizaci s ovinováním průtažnou fólií. Výsledkem je naskládaná a ovinutá paleta, která byla vyrobena na jednom paletizačním místě. Paletizační místo tvoří otočný válečkový stůl s ovinovacím zařízením průtažnou fólií.

Hlavní výhodou je malý nárok na zabraný prostor, protože jsou dvě, jinak nezávislá, zařízení instalována v jednom nosním rámu. Ovinování v průběhu paletizace navíc zajistí stabilitu vytvářeného sloupce pytlů.
Zařízení může skládat libovolné velikosti zboží 5-50 kg a obsluha může nastavovat různá skládací schemata a počty vrstev na paletě.

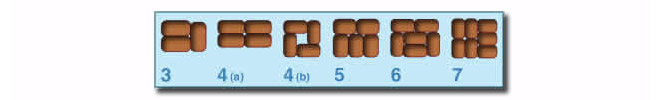

skladaci_schemata_2

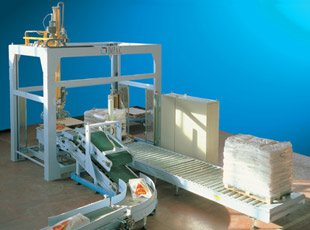

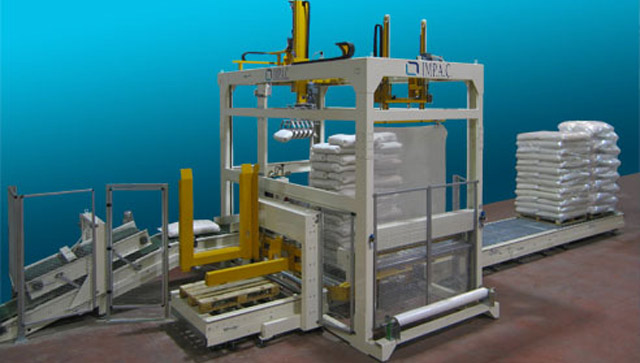

IMP.A.C. RoboTex 125 A-PR

Kompaktní plně automatický skříňový robot s integrovanou ovinovačkou vybavený automatickým přísunem prázdných palet a odvozem hotových palet válečkovou dráhou. Zařízení je určeno pro linky střední kapacity do 450 kusů za hodinu.

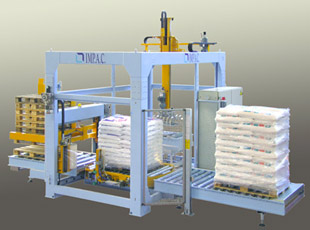

Roboticky_paletizer_s_ovinovackou_R125APR_1_G_th Roboticky_paletizer_s_ovinovackou_R125APR_2_G_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  270-450 pytlů za hodinu
 Instalovaný příkon  8,1 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  6.000 kg


IMP.A.C. RoboTex 125 A-PR TOP

Kompaktní plně automatický skříňový robot s integrovanou ovinovačkou vybavený pokládáním fólie na vrch palety, automatickým přísunem prázdných palet a odvozem hotových palet válečkovou dráhou. Zařízení je určeno pro linky střední kapacity do 400 kusů za hodinu.

Paletizacni_robot_s_ovinovackou_R125APR_3_G_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  270-450 pytlů za hodinu
 Instalovaný příkon  8,1 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  6.000 kg

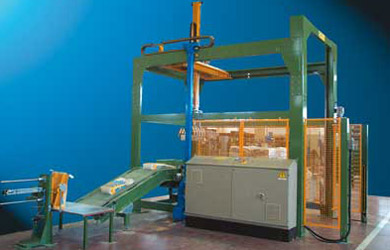

IMP.A.C. RoboTex 125 A-SA

Kompaktní skříňový robot s integrovanou ovinovačkou. Na otočný ovinovací stůl pokládá obsluha ručně paletu a po naskládání a ovinutí je paleta opět manuálně odebrána. Zařízení je určeno pro linky s malou kapacitu do 300 kusů za hodinu.

Paletizer_s_ovinovackou_R125ASA_1_G_thPaletizer_s_ovinovackou_R125ASA_2_G_th
Paletizer_s_ovinovackou_R125ASA_3_G_thPaletizer_s_ovinovackou_R125ASA_4_G_th

 Velikost pytlů  Max. 1000 x 500 x h 250 mm

 Min. 300 x 200 x h 60 mm
 Velikost palet  Max. 1300 x 1200 x h 140 mm

 Min. 800 x 600 x h 100 mm
 Velikost vrstvy  Max. 1400 x 1250 mm
 Standardní výška plné palety  1600 mm
 Maximální hmotnost plné palety  2000 kg
 Výrobní kapacita  300 pytlů za hodinu
 Instalovaný příkon  5,5 kW
 Příkon stlačeného vzduchu 6 barů  100 Nl/min
 Přibližná hmotnost zařízení  4.000 kg


VI.    OVINOVACÍ STROJE

Ovinovací stroje průtažnou fólií (stretch wrappers) je zařízení, které ukončuje proces paletizace zafixováním naskládané palety. Ovinovačky jsou buď zcela automatické, které stojí na konci paletizační linky a paleta je do nich přivedena a odvedena pomocí válečkové dráhy nebo samostatně stojící, kdy obsluha zaveze a odveze paletu pomocí manipulační techniky.

Automatická ovinovačka s rotačním ramene

Vozík s rolí průtažné fólie je umístěn na rameni rotujícím kolem stojící palety. Tento způsob se používá u zcela automatických paletizačních linek s rychlostí až 60 palet za hodinu.

Příklady použití ovinovačky s rotačním ramenem:

Ovinovacka_s_rotacnim_ramenem_th Ovinovacka_s_rotacnim_ramenem_2_th


Automatická ovinovačka s rotačním stolem

Vozík s rolí průtažné fólie je umístěn na pevném sloupu, paleta při ovíjení rotuje na válečkovém stole. Tento způsob se používá u automatických paletizačních linek s rychlostí 20 až 40 palet za hodinu.

Příklady použití ovinovačky s rotačním stolem:


Ovinovacka_s_rotacnim_stolem_PRA_G_th Ovinovacka_s_rotacnim_stolem_PRATOP_1_G_th Ovinovacka_s_rotacnim_stolem_PRA_2_G_th Ovinovacka_s_rotacnim_stolem_PRATOP_3_G_th

Samostatná ovinovačka s rotačním stolem

Do samostatně umístěné ovinovačky s rotačním stolem zaváží obsluha paletu k ovinutí a hotovou paletu zase odváží pomocí manipulační techniky. Vozík s rolí průtažné fólie je umístěn na pevném sloupu, paleta při ovíjení rotuje na válečkovém stole. Tento způsob se používá u ručního ovíjení s rychlostí do 20 palet za hodinu.

Samostatna_ovinovacka_SA15_2_G_th

VII.    STRECH-HOOD / přetažení svařenou fólií za studena


Nový (revoluční) způsob fixace palety fólií přetažením za studena, také nazývaný „strech-hooding“, je nejvýkonnější způsob, který navíc zboží na paletě nejlépe chrání proti vlhkosti. Zařízení vytvoří z fóliového rukávu „kapuci“ kterou silou za studena přetáhne přes naskládanou paletu. Fólie se spodním okrajem sama zachytí za spodek palety, čímž je pevně uchycena. Pokud je na povrch prázdné palety položena fólie, je paleta dokonale hermeticky uzavřena.
Tento způsob se používá zejména v cementářském průmyslu a u výrobků které je nutné extrémně dobře zafixovat nebo ochránit proti dešti. Rychlost zařízení je pro linky s rychlostí 30 až 100 palet za hodinu.

Stretch_hood_A60_thstretch_hood_A100_thstretch_hood_APT_G_th
Příklad hotových palet zafixovaných pomocí „stretch-hood“:
stretch_hood_paleta_th stretch_hood_paleta1_th stretch_hood_paleta2_th stretch_hood_paleta3_th


VIII.    PŘÍSLUŠENSTVÍ PALETIZAČNÍCH A OVINOVACÍCH LINEK

Některé příklady speciálního vybavení paletizačních linek.

Predtazeni_folie_th Primacknuti_vrsku_palety_th Zasobnik_prazdnych_palet_th Pokladac_kartonu_th
Před-protažení
strečové fólie
Přimáčknutí vršku
rotující palety
Zásobník
prázdných palet
Automatický pokladač kartonu
 na paletu nebo do mezivrstvy
Rotacni_valeckova_zatacka_th Pokladac_folie_na_paletu_th Pokladac_papiru_z_role_th
Rotační válečková
zatáčka
Pokladač fólie
na paletu z role
Pokladač papíru
z role
Paletizace_roli_th

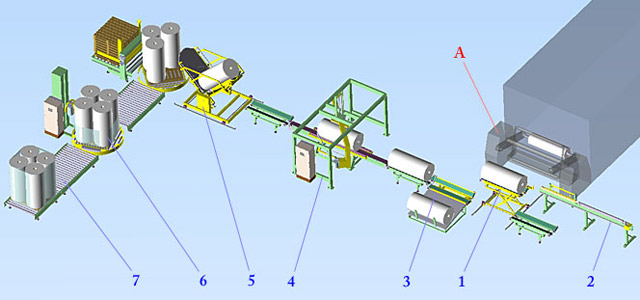

Paletizace stojících rolí
